さくらのクラウド ネットワーク入門 5. L3スイッチを「ルータ＋スイッチ」で実現する

公開：最終更新日：

この「さくらのクラウド ネットワーク入門」では、初回から4回目までL2スイッチである「スイッチ」を用いてネットワークを構築してきました（記事末のリンク参照）。今回は、ルーティング機能を提供する「ルータ＋スイッチ」を紹介します。

さくらのクラウドの「ルータ＋スイッチ」と「スイッチ」の違い

さくらのクラウドの「ルータ＋スイッチ」は、仮想ルータとしてインターネットへのルーティング機能を提供します。これにより、従来の「共有セグメント」を利用せずに「ルータ＋スイッチ」の配下にあるネットワークからインターネットへ接続できます。

また「ルータ＋スイッチ」では、取得したグローバルIPアドレスを自身および配下のサーバで利用できます。そのため「ルータ＋スイッチ」をゲートウェイとして、複数のサーバがインターネットと通信できる外部公開向けのネットワーク構成を構築できます。

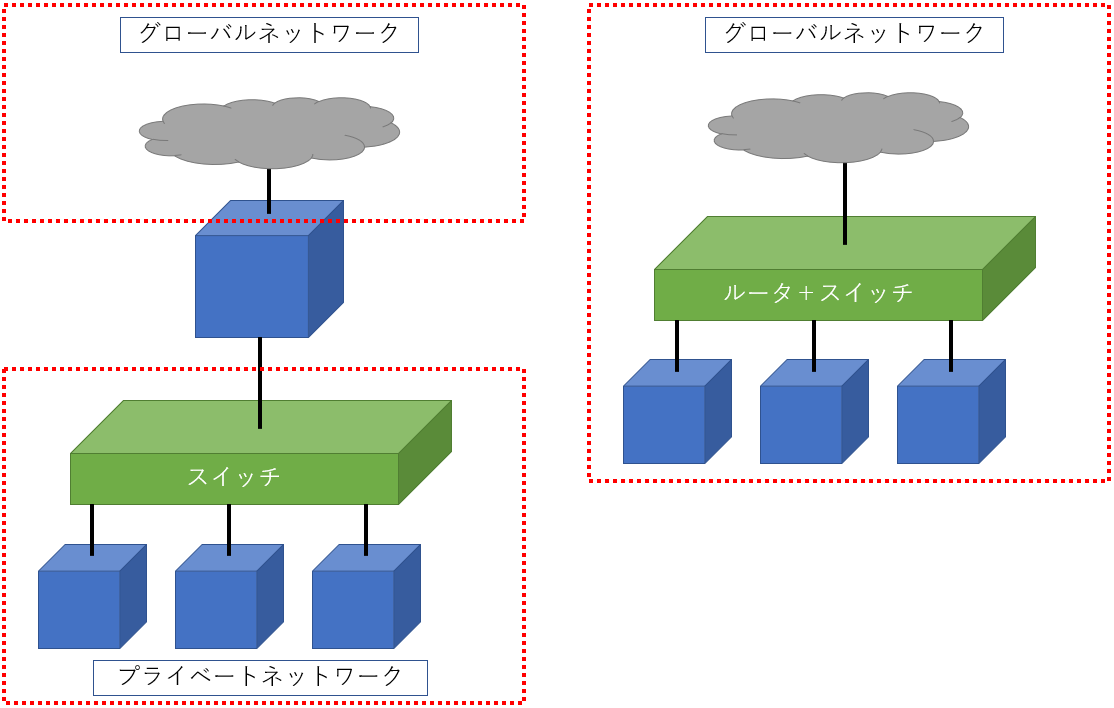

詳細は、次の図を含むマニュアル「スイッチ, ルータ＋スイッチとは」を参照してください。

なお、さくらのクラウドには他に似た機能等として、仮想ネットワーク間のルーティングを提供する「VPNルータ」アプライアンスや、さくらインターネットのホスティングサービスと相互接続できる「ローカルルータ」サービスもあります。詳細はそれぞれのマニュアルをご確認ください（記事末のリンク参照）。

1. ルーティング機能付きスイッチを構築する

ここから「ルータ＋スイッチ」を使って、サーバを1つインターネットに公開する簡単なネットワークを構築してみます。まず「ルータ＋スイッチ」を作成します。

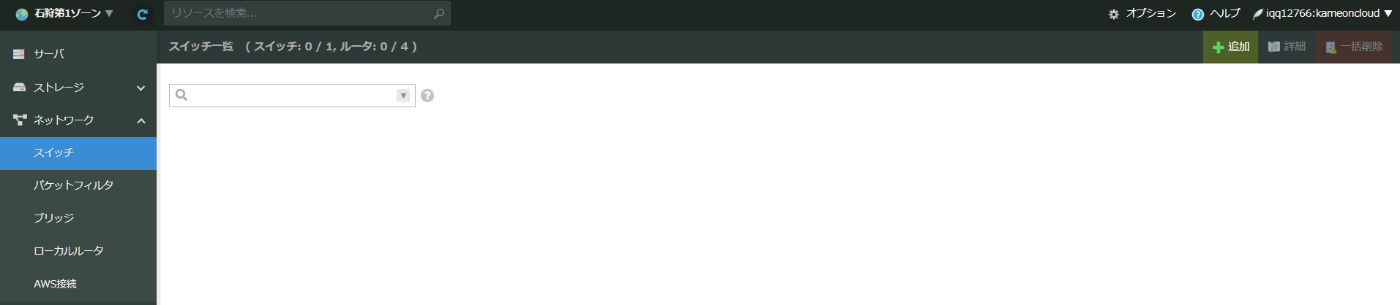

さくらのクラウドのコントロールパネルの左メニューで「スイッチ」を選択し、画面右上の「＋追加」をクリックします。これは以前に説明した「スイッチ」の作成と同じ手順です。

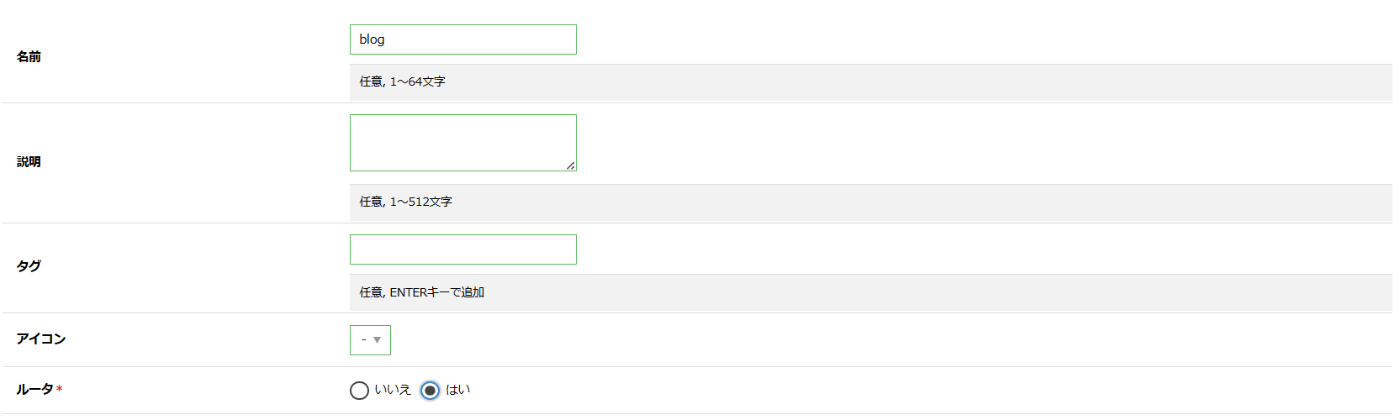

名前を入力して、ここで「ルータ」のラジオボタンを「はい」に変更します。これで作成するスイッチにルーティング機能が付加されます。

割り当てられるグローバルIPアドレスのブロックを「プリフィクス」で指定します。このとき割り当てられるIPアドレスは、ネットワークアドレスとブロードキャストアドレスを除き、自分自身でも3つ使うため（内部的に2個を冗長化のために使用）、それぞれ表示されているIP数から5を引いた個数のグローバルIPアドレスを配下のサーバに設定できます。

配下のネットワークで共有する帯域を選択します。ちなみに「共有セグメント」は最大100Mbpsの帯域が確保されますが、ここでは最大10Gbps（10000Mbps）まで設定可能です（ただし10Gbpsまで選択できるのは東京第2ゾーンのみで、それ以外は5Gbpsまでなので注意してください）。

最後に必要があればIPv6アドレスを付与できます。

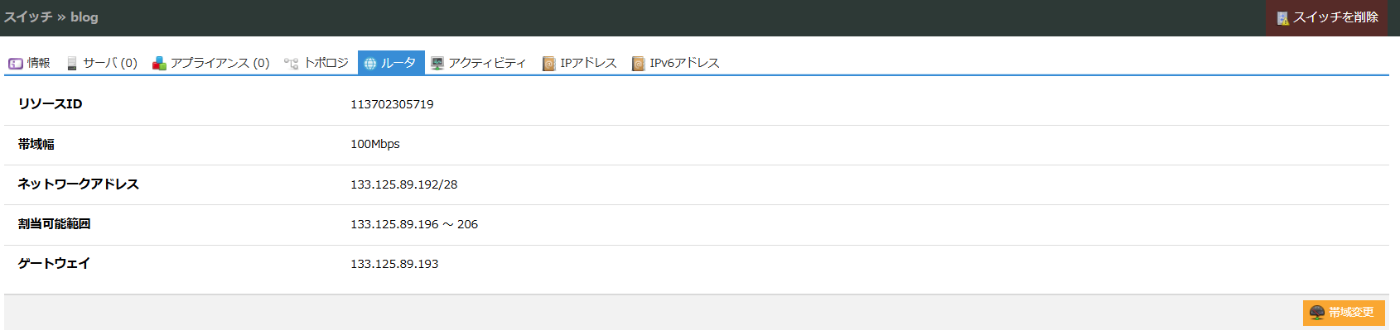

ここで右下の「作成」をクリックすると「ルータ＋スイッチ」が作成されます。スイッチの一覧からダブルクリックして詳細画面を確認すると、上記で指定したプリフィクスのIPアドレスが割り当てられていることが「割当可能範囲」で確認できます。自分自身には「ゲートウェイ」欄のIPアドレスが割り当てられています。

2. サーバを「ルータ＋スイッチ」に接続して起動する

続いて「ルータ＋スイッチ」の配下でインターネットに公開されるサーバを起動します。サーバ作成手順の詳細はマニュアルなどを確認してください。ここでは「NIC」などで設定するネットワーク接続について説明します。

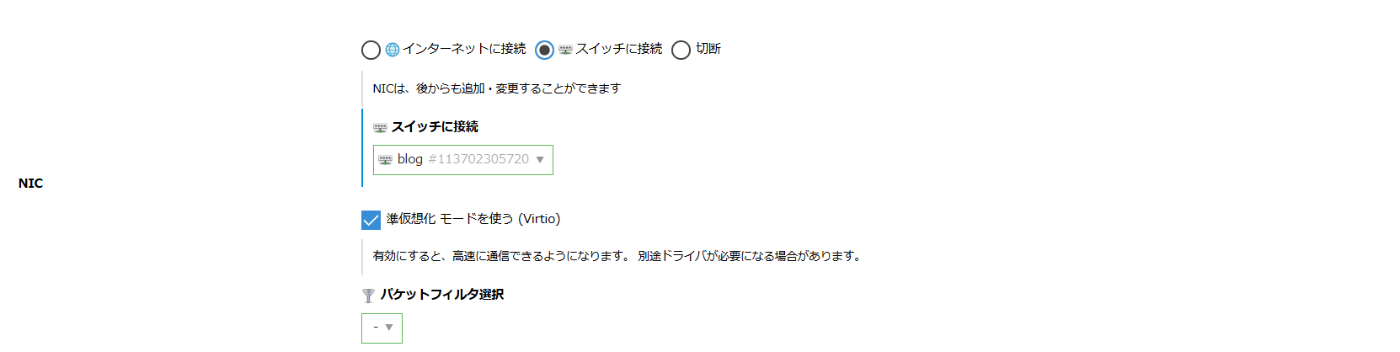

まず、NICを「インターネットに接続」ではなく「スイッチに接続」としてください（この「インターネットに接続」は「共有セグメント」に接続することを意図します）。先ほど作成した「ルータ＋スイッチ」の名前を選択します。

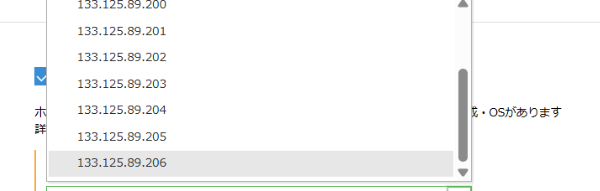

これにより「ディスクの修正」で「IPアドレス」が設定できるようになるので、プルダウンメニューで「ルータ＋スイッチ」のアドレスブロックから選択します。DHCPなど自動で割り当てる仕組みではないので注意してください。「ネットマスク」と「ゲートウェイ」には「ルータ＋スイッチ」の設定値が表示されているはずなので、そのままにしておきます。

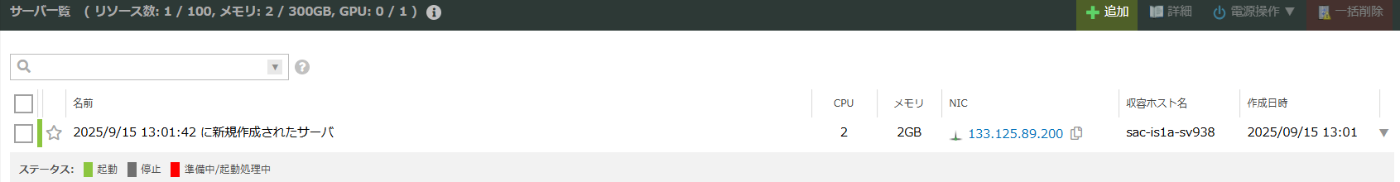

また、この後でSSHにより接続を確認するので「公開鍵」を設定しておいてください。本シリーズでは「プロジェクトから選択」するようにしています。これで「＋作成」をクリックすると、次のようなサーバが作成されました。NICで指定したIPアドレスが確認できます。

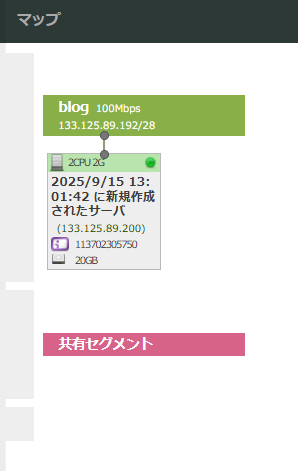

ネットワークの構成は、メニュー左下の「マップ」で確認できます。

共有セグメントから独立したネットワークが存在しており、作成した「ルータ＋スイッチ」を介してサーバがインターネットに接続されています。

3. 外部から「ルータ＋スイッチ」越しにSSH接続してみる

サーバが起動したら、外部からSSHで接続してみます。今回のサーバは「ルータ＋スイッチ」を介して直接インターネットに公開されているため、サーバに設定したグローバルIPアドレスに対して手元のPCから ssh コマンドで接続できます。

localhost ~ $ ssh root@163.xx.xx.x
The authenticity of host '163.xx.xx.x (163.xx.xx.x)' can't be established.
ED25519 key fingerprint is SHA256:Xx9XXxxxxxxXx9xxXXxxxxXx9Xx99x9x+xXXXx/xXXX.
This key is not known by any other names.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Enter passphrase for key '/Users/xxxxxxxx/.ssh/id_ed25519': 【パスフレーズを入力】
[root@host1 ~]#

逆に「ルータ＋スイッチ」を介して外部と通信できるため、そのままサーバからインターネットへのPingが通ります。

[root@host1 ~]# ping sakura.ad.jp
PING sakura.ad.jp (163.43.179.80) 56(84) bytes of data.
64 bytes from vip1b.www.sakura.ad.jp (163.43.179.80): icmp_seq=1 ttl=57 time=1.73 ms
64 bytes from vip1b.www.sakura.ad.jp (163.43.179.80): icmp_seq=2 ttl=57 time=1.64 ms
64 bytes from vip1b.www.sakura.ad.jp (163.43.179.80): icmp_seq=3 ttl=57 time=1.64 ms
64 bytes from vip1b.www.sakura.ad.jp (163.43.179.80): icmp_seq=4 ttl=57 time=1.71 ms
64 bytes from vip1b.www.sakura.ad.jp (163.43.179.80): icmp_seq=5 ttl=57 time=1.67 ms
64 bytes from vip1b.www.sakura.ad.jp (163.43.179.80): icmp_seq=6 ttl=57 time=1.65 ms
^C
--- sakura.ad.jp ping statistics ---
6 packets transmitted, 6 received, 0% packet loss, time 5009ms
rtt min/avg/max/mdev = 1.638/1.671/1.729/0.034 ms
[root@host1 ~]# ping sakura.ad.jp

なお、このようにサーバがインターネットに直接接続されるため、実運用では適切なパケットフィルタなどを設定してください（シリーズvol. 3など参照）。あるいは「VPNルータ」の採用も検討できます。
